YEJ-121型矩形電接點膜盒壓力表適用于鍋爐通風設備中對銅合金不起侵蝕作用的或中性、無爆炸危險的氣體的微壓和負壓進行測量并具有雙二位調節（雙限發訊）的作用，以實現位式調節或越限報警之用。
YEJ-121型矩形膜盒壓力表工作原理
膜盒敏感元件由兩塊連接在一起的顯圓形波浪的膜片組成。膜盒壓力表的工作是測量介質的壓力作用在膜盒腔內側，由此所產生的變形可用來間接測量介質的壓力，壓力值的大小由指針顯示。

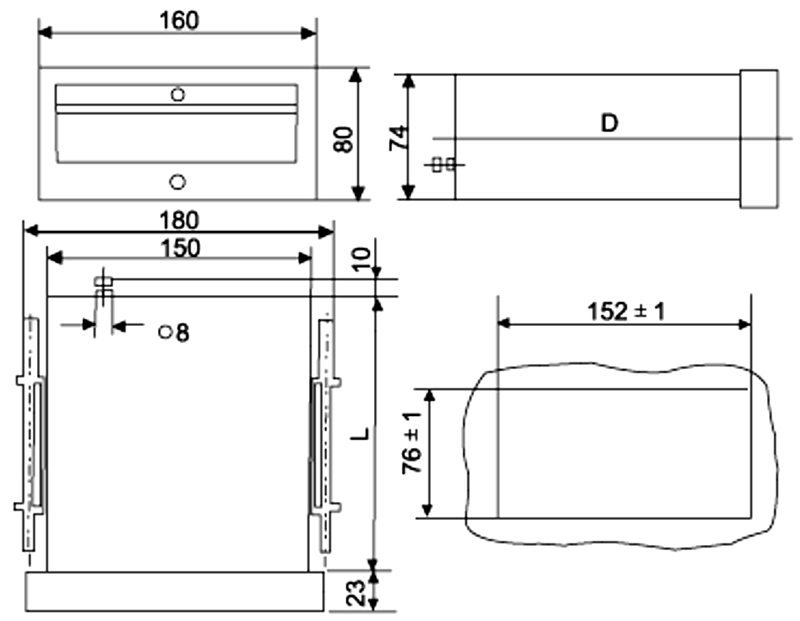

YEJ-121型矩形膜盒壓力表尺寸
YEJ-121型矩形膜盒壓力表主要技術指標
精確度等級：2.5使用環境條件：-20~+60℃（YEJ-121型為0~50℃），相對濕度不大于85%，且震動和被測介質的急劇脈動應對儀表正常工作無明顯影響。

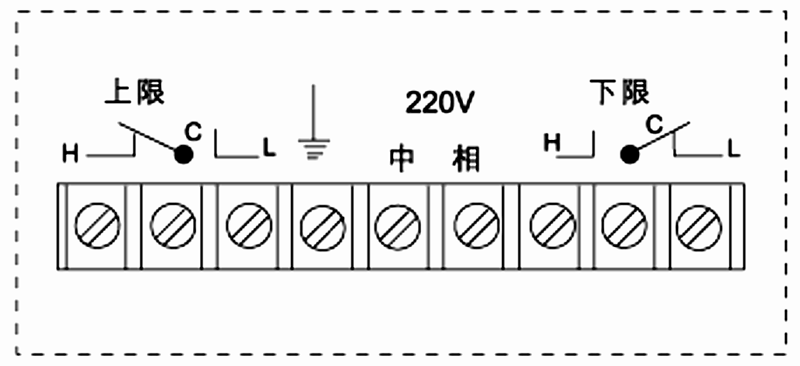

YEJ-121型矩形膜盒壓力表接線端子圖
重量：2kg（101型）,2.5kg（121型）
電氣指標：（YEJ-121型）
設定誤差：小于全量程的2.5%
位式輸出接點容量：交流無感負載3A 220V
工作電源：AC 220V
消耗電源：小于 5W
壓力接口：φ8（配用內徑φ6軟管）

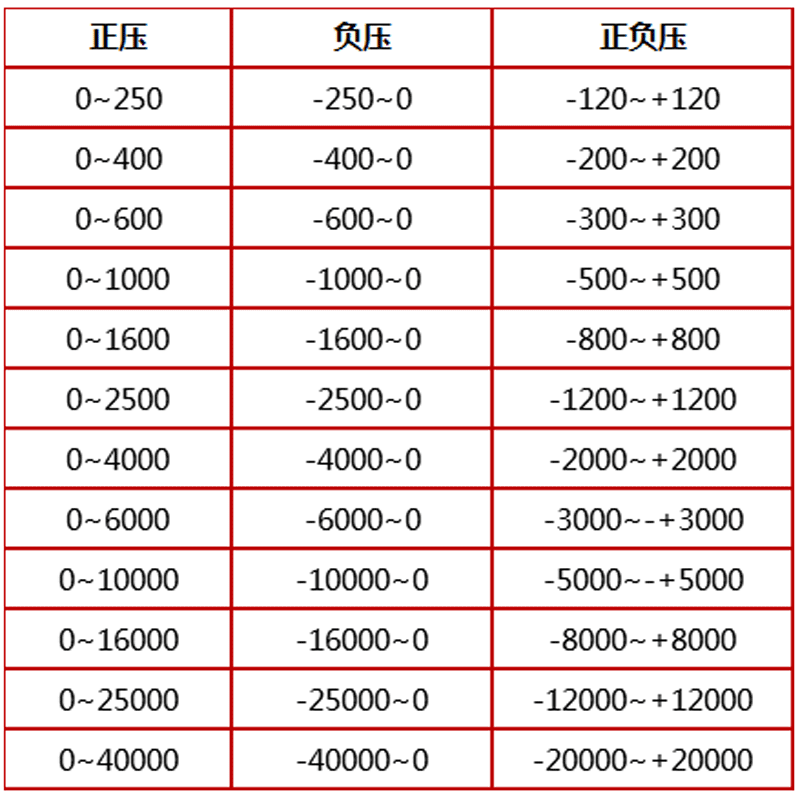

測量范圍：
